Rozdzielacz hydrauliczny nie wytwarza ciśnienia, lecz kieruje przepływem oleju pod ciśnieniem do odpowiednich odbiorników. W zaawansowanych układach mobilnych jego prawidłowa praca ma istotny wpływ na sprawność całego systemu hydraulicznego maszyny. Zrozumienie funkcjonalności układu pozwala uniknąć błędnych diagnoz podczas serwisowania sprzętu.
Jak rozdzielacz kieruje przepływem oleju?
Rozdzielacz przełącza przepływ poprzez ruch wewnętrznego suwaka, który łączy lub zamyka drogi olejowe, umożliwiając zmianę kierunku ruchu podłączonego odbiornika. Jako certyfikowany dystrybutor i serwis zaworów mobilnych Parker Hannifin L90LS, przy diagnostyce zaworów szczegółowo analizujemy każdą sekcję sterującą. Proces ten pozwala poznać zasadę działania rozdzielacza hydraulicznego i ułatwia diagnozę ewentualnego problemu. Precyzja sterowania przepływem w zaworach L90LS zależy od konstrukcji rozdzielacza i warunków pracy układu.
Jakie są podstawowe funkcje suwaków?

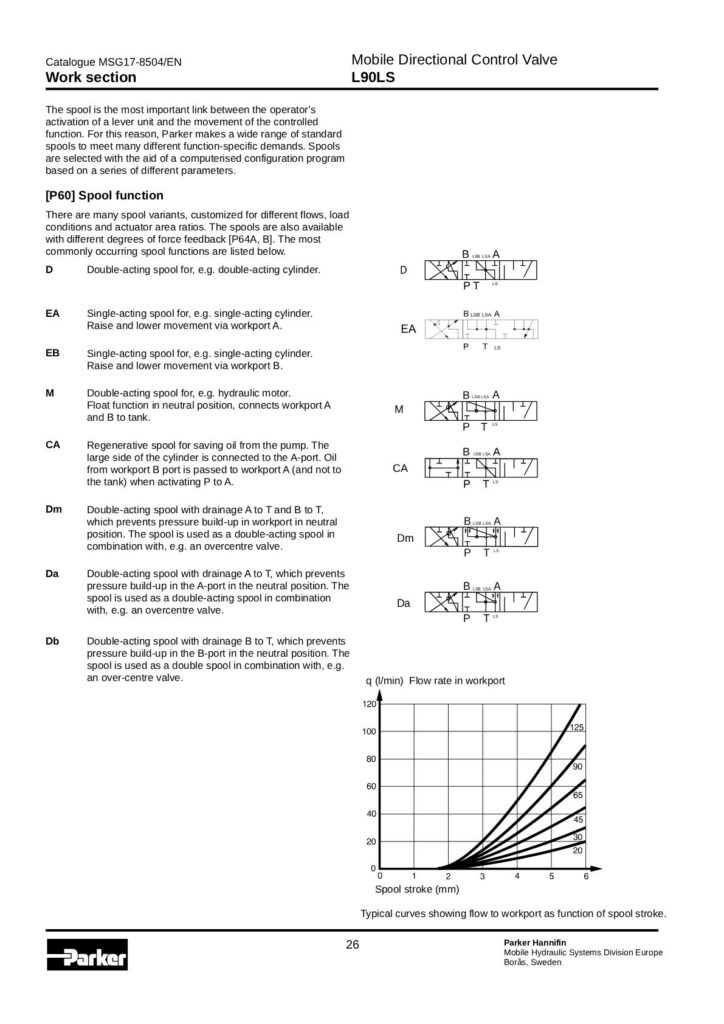

- Suwaki w zaworach mobilnych L90LS mają następujące funkcje:
- Suwak D – do siłowników dwustronnego działania.
- Suwak EA – do siłowników jednostronnego działania, w których strona wymagająca wysokiego ciśnienia (wypychowa) jest zasilana od strony A.
- Suwak EB – lustrzane odbicie suwaka EA, z zasilaniem od strony B.
- Suwak M – do sterowania silnikami hydraulicznymi.
- Suwaki CA i CB – do siłowników dwustronnego działania z regeneracją, tam gdzie wymagany jest szybki posuw siłownika.
- Suwak DM – do siłowników dwustronnego działania w układach z zamkami hydraulicznymi (suwak odciążony).
- Suwak DA – do siłowników dwustronnego działania, odciążony od strony A.
- Suwak DB – do siłowników dwustronnego działania, odciążony od strony B.
Jeśli żaden ze standardowych suwaków nie spełnia wymagań danej aplikacji, możemy wykonać suwak specjalny – do każdego klienta podchodzimy indywidualnie.
Co oznaczają porty P, T, A i B na schemacie?
Każde przyłącze jest oznaczone na korpusie rozdzielacza i opisane w katalogu producenta:
- P – ciśnienie generowane przez pompę,
- T – powrót do zbiornika (linia niskociśnieniowa),
- A i B – porty przyłączeniowe sekcji roboczych, prowadzące do odbiorników: A do jednej strony siłownika, B do drugiej. Tak samo jest w przypadku silników hydraulicznych.
Jak pozycja neutralna wpływa na układ?
Utrzymanie suwaka w położeniu spoczynkowym bezpośrednio wpływa na warunki przepływu i straty energii całego rozdzielacza. Przegrzewanie medium roboczego może wynikać z niewłaściwego doboru suwaków bądź z nieprawidłowo zaprojektowanego układu hydraulicznego. Nie da się tego jednak ocenić jednoznacznie – dobór suwaka zawsze zależy od całego układu. Zdarza się, że suwak przeznaczony do silnika sprawdzi się przy siłowniku, jeśli w układzie zastosuje się dodatkowe zawory. Dlatego rozdzielacz dobieramy indywidualnie – na podstawie wymagań klienta, pompy i pozostałych elementów maszyny.
Rozdzielacze dzielą się na dwa typy: open center i closed center. Zawory open center są przeznaczone do układów z pompą o stałej wydajności, a zawory closed center – do układów hydraulicznych z load sensing. W zaworach L90LS w wersji closed center dostępna jest opcja płyty wlotowej dla pomp o stałej wydajności. Nadmiar oleju z pompy jest wtedy kierowany do zbiornika. Takie rozwiązanie działa podobnie do load sensing, ale z większymi stratami niż standardowy układ load sensing.
Po czym poznać awarię rozdzielacza maszyny?
Jednym z możliwych objawów nieszczelności wewnętrznej rozdzielacza jest samoczynne opadanie podniesionego siłownika przy braku zasilania z pompy. Zjawisko to może wynikać z przecieków wewnętrznych rozdzielacza, ale także z nieszczelności uszczelnień tłoka lub innych elementów układu. Zablokowanie suwaka na skutek zanieczyszczeń stałych może powodować brak reakcji urządzenia na ruch dźwigni.
Nasze doświadczenie serwisowe w zakresie hydrauliki siłowej i układów mobilnych pokazuje, że nieprawidłowa praca rozdzielacza nie zawsze wynika z samego rozdzielacza. Najczęstszym sygnałem problemu jest niewłaściwe działanie jednej sekcji roboczej, podczas gdy pozostałe pracują normalnie. Przyczyną może być jednak również niewłaściwy dobór pompy hydraulicznej lub innych elementów układu – dlatego zawsze patrzymy szerzej, na działanie całego układu. Diagnostykę zaczynamy od zebrania informacji od klienta: czy ruch jest zaburzony, czy maszyna szarpie i w jakich warunkach pojawia się problem. Zewnętrzne zacieki wokół cewek i dźwigni mogą świadczyć o uszkodzeniu lub zużyciu uszczelnień. Spadek prędkości wykonywania cyklu roboczego może wynikać między innymi z nadmiernych strat przepływu lub nieprawidłowej pracy zaworów zintegrowanych z rozdzielaczem.
Weryfikację najlepiej przeprowadzić u klienta, w rzeczywistych warunkach pracy maszyny. Końcowe testy wykonuje się pod faktycznym obciążeniem, bo sztuczne obciążenie nie zawsze daje wynik 1:1 z pracą maszyny. Jeśli planujesz modernizację układu napędowego, warto skonsultować dobór odpowiednich zaworów sterujących pod kątem rzeczywistej specyfiki maszyny.
Kiedy konieczny jest pomiar ciśnienia?
Pomiar ciśnienia należy wykonać, gdy maszyna pracuje wolniej lub bardziej ospale niż wcześniej albo – przeciwnie – zbyt agresywnie. Na wielu maszynach ciśnienie pracy widać na bieżąco, na zamontowanym na stałe manometrze lub na wyświetlaczu, więc operator często od razu zauważa nieprawidłowość. Jeśli maszyna nie ma takiego odczytu, pomiar trzeba wykonać osobno. Pomiar różnicy ciśnień (delta P) przed rozdzielaczem i za nim, dla określonej drogi przepływu, pozwala ocenić występujące straty ciśnienia i wykryć nieprawidłowości w jego pracy.
Przy awariach proporcjonalnych elektrozaworów sterujących diagnosta powinien zweryfikować sygnały sterujące oraz parametry elektryczne cewki, korzystając z odpowiednich przyrządów pomiarowych. Zastosowanie tej metody pomaga odróżnić usterki układu sterowania maszyną od uszkodzeń mechanicznych samej hydrauliki. Systematyczne badania urządzeń pomagają ograniczać ryzyko nieplanowanych przestojów linii technologicznych w zakładach o ruchu ciągłym.
Rozdzielacz hydrauliczny nie wytwarza ciśnienia, lecz steruje kierunkiem przepływu oleju między portami P, T, A i B. Dobór suwaków i typu rozdzielacza (open center lub closed center) do całego układu wpływa na obciążenie pompy i nagrzewanie oleju. Objawy uszkodzenia rozdzielacza mogą przypominać awarię pompy lub siłownika, dlatego diagnostyka obejmuje także stan suwaka, sekcji i filtracji oleju.
FAQ
Jak rozdzielacz hydrauliczny steruje siłownikiem?
Rozdzielacz kieruje olej do jednej z komór siłownika przez przestawienie suwaka w odpowiednie położenie. W jednej pozycji zasila komorę wysuwu, w drugiej komorę powrotu, a port po przeciwnej stronie odprowadza olej do zbiornika. Dzięki temu ten sam element zmienia kierunek ruchu odbiornika hydraulicznego.
Co oznaczają porty P, T, A i B w rozdzielaczu?
Port P to zasilanie z pompy, T to powrót do zbiornika, a A i B prowadzą do komór odbiornika. Układ połączeń między tymi portami zmienia się wraz z położeniem suwaka. Odczytanie ich funkcji jest podstawą poprawnego podłączenia i diagnostyki rozdzielacza.
Dlaczego pozycja neutralna rozdzielacza jest tak ważna?
Pozycja neutralna wpływa na warunki przepływu i straty energii w rozdzielaczu. Przegrzewanie oleju może wynikać z niewłaściwego doboru suwaków lub nieprawidłowo zaprojektowanego układu, dlatego rozdzielacz dobiera się do całego układu – m.in. do typu pompy (open center dla pomp o stałej wydajności, closed center dla układów load sensing).
Jak odróżnić usterkę rozdzielacza od awarii pompy?
Usterka rozdzielacza często daje objawy takie jak szarpanie, brak reakcji na sterowanie albo samoczynne opadanie siłownika. Charakterystycznym sygnałem jest nieprawidłowa praca jednej sekcji roboczej, gdy pozostałe działają normalnie. Awaria pompy częściej ujawnia się spadkiem wydajności całego układu i problemem z osiągnięciem wymaganych parametrów przepływu. Ostateczne rozróżnienie wymaga pomiarów ciśnienia, przepływu i oceny szczelności wewnętrznej.
Kiedy sama znajomość zasady działania rozdzielacza nie wystarcza do diagnozy?
Wstępna analiza wystarcza przy prostych objawach, takich jak wycieki zewnętrzne lub uszkodzona dźwignia. Gdy problem dotyczy dławienia przepływu, przegrzewania lub niestabilnej pracy sekcji, trzeba sprawdzić suwak, sprężyny centrujące, kanały i stan oleju. Wtedy konieczna jest diagnostyka – najlepiej u klienta, pod rzeczywistym obciążeniem maszyny.
