INSTALACJE WODOROWE

wodór

Produkty Parker Haniffin tj. łączniki rurowe, zawory iglicowe oraz rury wykonane dla ciśnienia 700 bar mogą być i są stosowane w instalacjach wodorowych. Wszystko dzięki temu, że spełniają one ogólne wymagania elementów i systemów wodorowych stosowany w pojazdach silnikowych napędzanych wodorem zgodnie z rozporządzeniem (EC) nr 79/2009 Parlamentu i Rady Europy z dnia 14.01.2009 r.

Oferowane komponenty i systemy kompatybilne z wodorem zapewniają bezpieczeństwo, a także gwarantują wydajną pracę instalacji wodorowych od próżni do 1380 barów (20 000 psi), dla temperatury od -253ºC do +538ºC (-423ºF do +1000ºF).



Potwierdzeniem jest certyfikat serii CE-79.

Instalacje wodorowe na pojazdach

Aplikacje od 30 do 350 bar (435 – 5076 psi)



Dwupierścieniowe złączki rurowe serii A-Lok®



Certyfikat EC-79

Złączki rurowe Parker A-LOK® z dwoma pierścieniami są zaprojektowane tak, aby uzyskać wysokiej jakości połączenia bez przecieków w pojazdach napędzanych wodorem o ciśnieniu do 350 bar i temperaturach do -40ºC. Złączki te zapewniają niezawodne działanie w cyklach kriogenicznych, ciśnieniowych i termicznych oraz w aplikacjach narażonych na wibracje. Wyprodukowane w zakładzie certyfikowanym przez IATF 16949 i zatwierdzonym przez EC-79 do obsługi wodorowej są dostępne w różnych rozmiarach i konfiguracjach ze stali nierdzewnej 316.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” (6-25 mm) 350 bar (5076 psi) -40ºC do +120ºC (-40ºF do + 248ºF) Gaz, ciecz 4190-FMTG

Aplikacje do 700 bar (10152 psi)

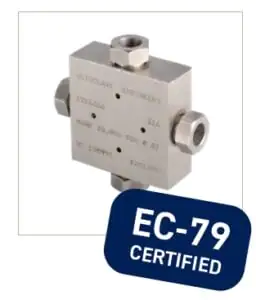

Średniociśnieniowe złącza – stożek i gwint – Parker Autoclave Engineers®



Certyfikat EC-79

Parker Autoclave Engineers® to średniociśnieniowe połączenia stożkowe, gwintowane. Które przeznaczone są do aplikacji wymagających większej wydajności. Wykonane z wysoko wytrzymałej na rozciąganie obrabianej na zimno stali nierdzewnej 316/316L w standardzie dla 700 barów (10 152 psi) MAWP. Ten zakres średniego ciśnienia ma wszystkie zalety wersji wysokociśnieniowej z całkowicie metalowym uszczelnieniem do pracy w temperaturach od -40ºC do +120ºC (-40ºF do +248ºF). Złączki tego typu przeznaczone są do użytku z zaworami Parker Autoclave Engineers serii 20SM oraz przewodami średniociśnieniowymi zgodnymi z normami ASME B31.3 Rozdział IX.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” 700 bar (10152 psi) -40ºC do +120ºC (-40ºF do + 248ºF) Gaz, ciecz 02-0124SE

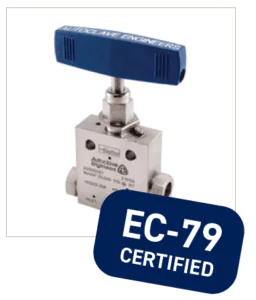

Średniociśnieniowe Zawory Iglicowe Serii SM – Parker Autoclave Engineers®



Zawory Parker Autoclave Engineers serii SM są zaprojektowane specjalnie do użytku z dopasowaną kryzą złączki średniociśnieniowej stożek i gwint oraz rurki zapewniające najbardziej wydajny przepływ możliwy przy użyciu połączeń typu stożek i gwint. Są produkowane przy użyciu wysoko wytrzymałej, o wytrzymałości UNS S31600/S31603, obrabianej na zimno stali nierdzewnej 316/316L w standardzie dla 700 barów (10 152 psi) MAWP.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” 700 bar (10152 psi) -40ºC do +120ºC (-40ºF do + 248ºF) Gaz 02-0112SE

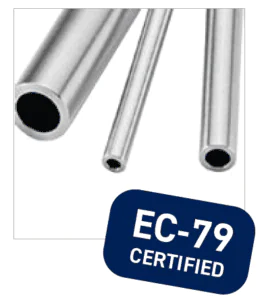

Średniociśnieniowe rury – Parker Autoclave Engineers®



Parker Autoclave Engineers oferuje pełny wybór z austenitycznej stali ciągnionej na zimno rury stalowe zaprojektowane tak, aby odpowiadały standardom wydajności zaworów Parker Autoclave i armatury. Rury średniociśnieniowe firmy Parker Autoclave Engineers są produkowane specjalnie dla zastosowań wysokociśnieniowych wymagających zarówno wytrzymałości, jak i odporności na korozję. Więcej szczegółów w katalogu ref. 02-0124SE.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” 700 bar (10152 psi) -40ºC do +120ºC (-40ºF do + 248ºF) Gaz, ciecz 02-0124SE

Produkty ISO do stacji tankowania wodoru

Podzespoły do stacji tankowania wodoru dla ciśnień do 700 barów (10 152 psi)

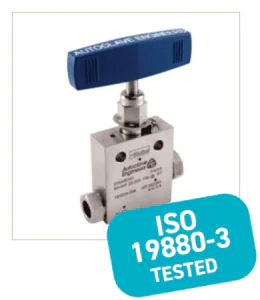

Średniociśnieniowe zawory iglicowe Serii 20SM – Parker Autoclave Engineers®



Przetestowane, w oczekiwaniu na certyfikację ISO 19880-3



Zawory iglicowe Parker Autoclave Engineers serii 20SM (opcja HYG) mają unikalny TRZPIEŃ/OSADZENIE i USZCZELNIENIE, które wytrzymują temperatury w zakresie od -73°C do 316°C i ciśnienia do 700 barów (10 152 psi). Zawory są dostępne z dwoma różnymi stylami połączeń, w tym stożek i gwint i MPI™.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” 700 bar (10152 psi) -73ºC do +316ºC (-99ºF do + 601ºF) Gaz 02-0112SE

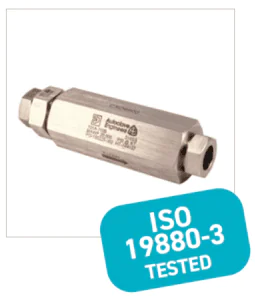

Średniociśnieniowe O-Ring Zawory zwrotne Serii CXO – Parker Autoclave Engineers®



Przetestowane, w oczekiwaniu na certyfikację ISO 19880-3



Zawory zwrotne z pierścieniem O-ring Parker Autoclave Engineers serii CXO (opcja HYG) wytrzymują temperaturę w zakresie od -73°C do 316°C i ciśnienie do 1380 bar (20 000 psi). Zawory są dostępne z dwoma różnymi rodzajami połączeń, w tym stożek i gwint i MPI™.

Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
¼” – 1” 700 bar (10152 psi) -73ºC do +316ºC (-99ºF do + 601ºF) Gaz 02-0124SE

Produkty ogólnie stosowane w instalacjach wodoru

Aplikacje do 414 bar (6000 psi)

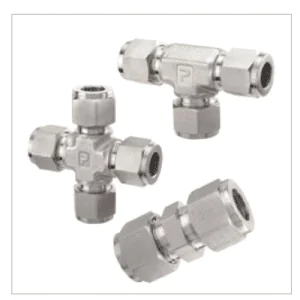

Dwupierścieniowe Złączki Rurowe – Serii A-LOK®



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/16” – 2” (2-50 mm) 414 bar (6000 psi)* -253ºC do +538ºC (-423ºF do +1000ºF)** Gaz, ciecz 4190-FMTG

* Proszę odnieść się do tabel firmy Parker w celu uzyskania kombinacji rur/złączek o wyższym ciśnieniu do 689 bar (10 000 psi).

** Należy wziąć pod uwagę czynniki obniżające ocenę materiału i kompatybilność z mediami dla zastosowania w wyższych temperaturach.

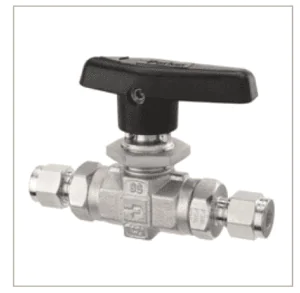

Zawory Kulowe – Serii B – Zawory odcinające i rozdzielające



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/8” – 3/4” (3-18 mm) 414 bar (6000 psi) -54ºC do +232ºC (-65ºF do +450ºF) Gaz 4121-BV

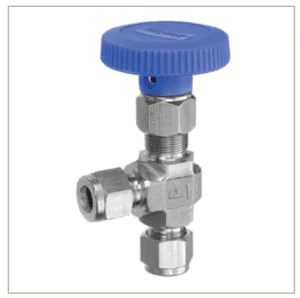

Zawory Iglicowe – Serii V – Zawory odcinające i sterujące przepływem



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/8” – 3/4” (3-18 mm) 414 bar (6000 psi) -54ºC do +232ºC (-65ºF do +450ºF) Gaz 4121-BV

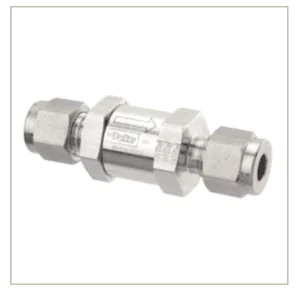

Filtry Liniowe – Seria F



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/8” – 1” (3mm – 25mm) 414 bar (6000 psi) -51ºC do +204ºC (-60ºF do +399ºF) Gaz 4135-CV

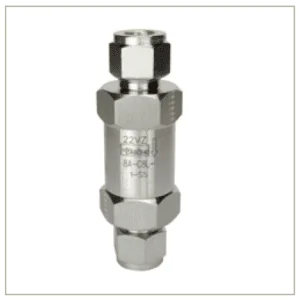

Zawory Zwrotne – Seria CO – Kierunkowe Zawory Sterujące



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” – 1/2” (6mm – 12mm) 414 bar (6000 psi) -57ºC do +204ºC (-71ºF do +399ºF) Gaz 4135-CV

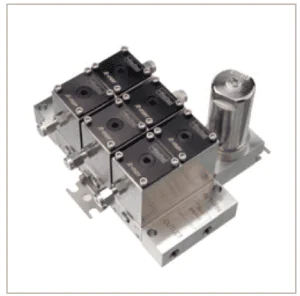

Systemy Przełączania Przepływami – Seria R-Max™ Gen II



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/8” 34 bar (500 psi) -57ºC do +204ºC (-71ºF do +399ºF) Gaz 4141-R

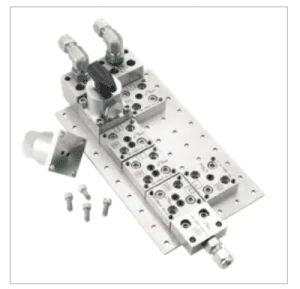

Modułowy System Kondycjonowania Próbek – Seria IntraFlow™



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/8” 34 bar (500 psi) -57ºC do +204ºC (-71ºF do +399ºF) Gaz 4250

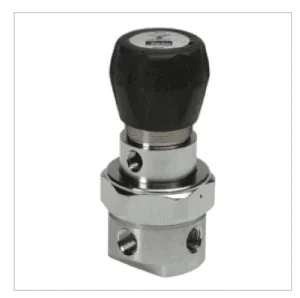

Regulatory Ciśnienia – Seria IR4000 i IR6000



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” 276 bar (4000 psi) -40ºC do +260ºC (-40ºF do +500ºF) Gaz 4255-PA

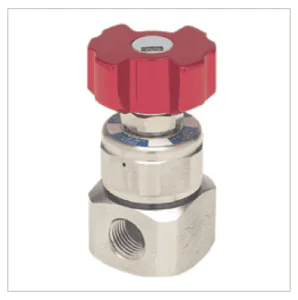

Zawory Odcinające Nadmiar przepływu – Serii FS 190



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” 241 bar (3500 psi) -23ºC do +66ºC (-9ºF do +151ºF) Gaz 4255-PA

Aplikacje do 1380 bar (20000 psi)

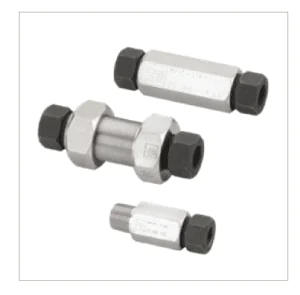

Średniociśnieniowe dwu pierścieniowe Złącza Rurowe – Seria MPI™



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” 1034 bar (15000 psi) -253ºC do +538ºC (-423ºF do +1000ºF)* Gaz, Ciecz 4234-MA

* W przypadku zastosowań w wyższych temperaturach należy wziąć pod uwagę obniżenie parametrów materiału i kompatybilność z mediami.

Średniociśnieniowe Złącza – Stożek i Gwint – Parker Autoclave Engineers®



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1 1/2” 1380 bar (20000 psi) -253ºC do +538ºC (-423ºF do +1000ºF)* Gaz, Ciecz 02-0124SE

* W przypadku zastosowań w wyższych temperaturach i wyższych ciśnieniach należy wziąć pod uwagę obniżenie parametrów materiałowych i kompatybilność z mediami.

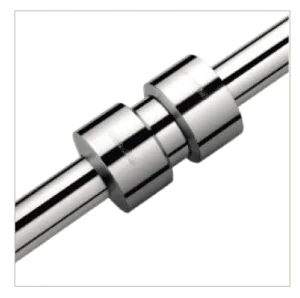

Trwałe złącza bez pierścieni – Seria Phastite®



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” (6 mm do 25 mm) 1380 bar (20000 psi) -45ºC do +93ºC (-49ºF do +199ºF) Gaz 4235-PH

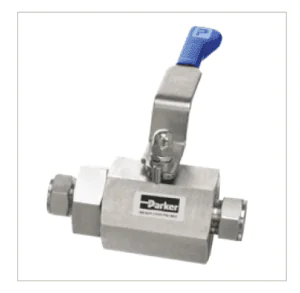

Zawory Kulowe Odcinające – Seria Hi-Pro



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” (6 mm do 25 mm) 689 bar (10000 psi) -54ºC do +232ºC (-65ºF do +450ºF) Gaz 4190-HBV

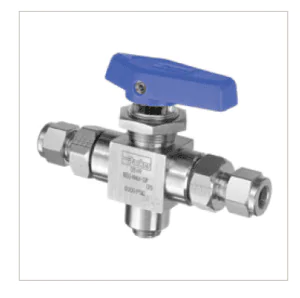

Zawory Kulowe Odcinające – Seria HB



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1/2” (6 mm do 12 mm) 489 bar (10000 psi) -54ºC do +204ºC (-65ºF do +399ºF) Gaz 4121-BV

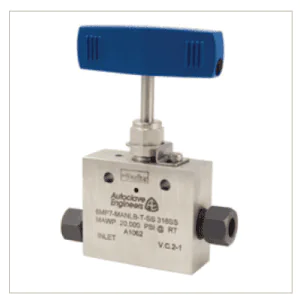

Zawory Iglicowe MAN – Seria MPI™



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” 1034 bar (15000 psi) -73ºC do +316ºC (-99ºF do +601ºF) Gaz 4234-MA

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części.

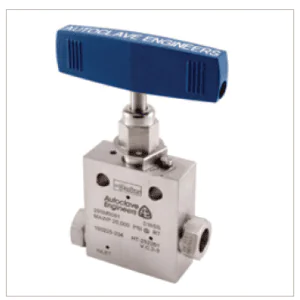

Średniociśnieniowe Zawory Iglicowe Serii 15SM i 20SM – Autoclave Engineers®



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1 1/2” 1380 bar (20000 psi)* -73ºC do +316ºC (-99ºF do +601ºF)* Gaz 02-0112SE

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części.

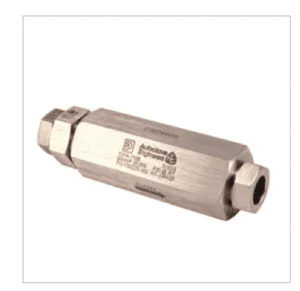

Średniociśnieniowe Zawory Zwrotne O-Ring CXO Seria – Autoclave Engineers®



Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” 1380 bar (20000 psi)* -73ºC do +316ºC (-99ºF do +601ºF)* Gaz 02-0112SE

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części

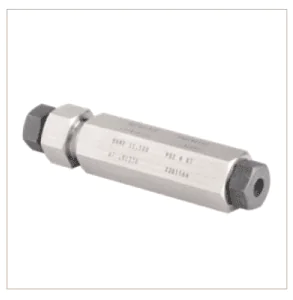

Średniociśnieniowe Zawory Zwrotne O-Ring MAC Seria MPI™ – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” 1034 bar (15000 psi) -73ºC do +316ºC (-99ºF do +601ºF) Gaz 4234-MA

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części

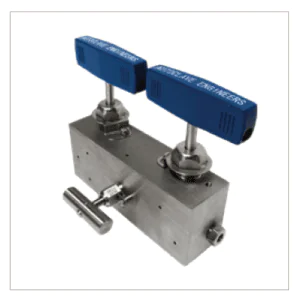

Manifold Podwójny Blok i Iglicowy Odpowietrznik – Seria 20DBNV – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 9/16” 1380 bar (20000 psi)* -73ºC do +316ºC (-99ºF do +601ºF) Gaz 02-9328SE

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części.

* W przypadku zastosowań w wyższych temperaturach i wyższych ciśnieniach należy wziąć pod uwagę obniżenie parametrów materiałowych i kompatybilność z mediami. Patrz katalog techniczny 02-0142SE.

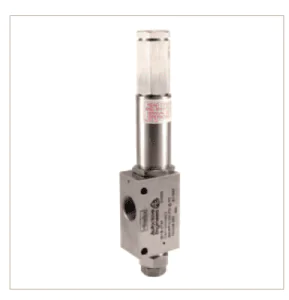

Zawory Bezpieczeństwa – Seria RVS Miękkiego Osadzenia – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
9/16” 1380 bar (20000 psi)* 0ºC do +204ºC (32ºF do +399ºF) Gaz 02-0129SE

Ten zawór został zmodyfikowany do użytku z wodorem. Aby zamówić, dodaj przyrostek HYG na końcu numeru części.

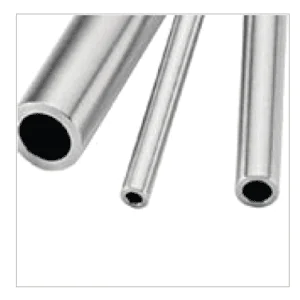

Średniociśnieniowe Rury – Seria MPI™





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1” 1034 bar (15000 psi) -253ºC do +538ºC (-423ºF do +1000ºF) Gaz, Ciecz 4234-MA

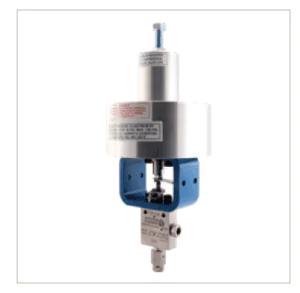

Średniociśnieniowe Zawory z Siłownikiem – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1 1/2” 1380 bar (20000 psi) -73ºC do +316ºC (-99ºF do +601ºF) Gaz, Ciecz 02-0121SE

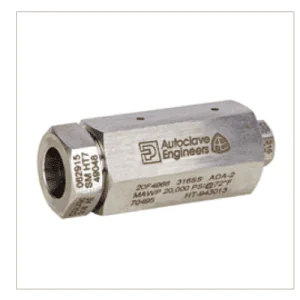

Średniociśnieniowe Adaptery – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1 1/2” 1379 bar (20000 psi) -253ºC do +538ºC (-423ºF do +1000ºF)* Gaz, Ciecz 02-0127SE

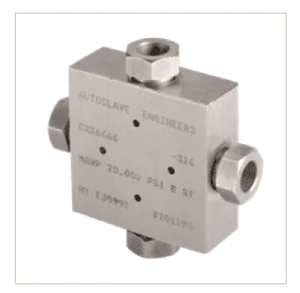

Średniociśnieniowe Akcesoria – Autoclave Engineers®





Dostępne rozmiary Max ciśnienie Pracy Temperatura Stan wodoru Katalog nr
1/4” do 1 1/2” 1380 bar (20000 psi) -253ºC do +538ºC (-423ºF do +1000ºF)* Gaz, Ciecz 02-0134SE



* W przypadku zastosowań w wyższych temperaturach należy wziąć pod uwagę obniżenie parametrów materiału i kompatybilność z mediami.

Aplikacje Kriogeniczne/LH2

Zawory Kulowe – ze stali nierdzewnej z elementami wewnętrznymi z brązu – Bestobell Industrial



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Miękkie DN15 do DN100 (1/2” do 4”) Do 50 bar (725 psi) -253ºC do +65ºC (-423ºF do +149ºF) Gaz, Ciecz 5190-BBV
Zawory Kulowe – stal nierdzewna – Bestobell Marine



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Metal do Metal DN15 do DN100 (1/2” do 4”) Do 50 bar (725 psi) -253ºC do +80ºC (-441ºF do +176ºF) Gaz, Ciecz 5190-BBM
Zawory Kulowe Sterowane Pneumatycznym Siłownikiem – ze stali nierdzewnej z elementami wewnętrznymi z brązu – Bestobell Industrial



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Miękkie DN15 do DN100 (1/2” do 4”) Zależnie od przyłączy / siłownika -253ºC do +80ºC (-441ºF do +176ºF) Gaz, Ciecz 5190-BBV
Zawory Kulowe Sterowane Pneumatycznym Siłownikiem – stal nierdzewna – Bestobell Marine



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Metal do Metal DN15 do DN100 (1/2” do 4”) Zależnie od przyłączy / siłownika -253ºC do +80ºC (-441ºF do +176ºF) Gaz, Ciecz 5190-BBM

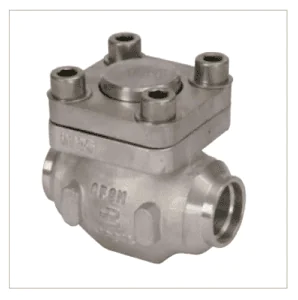

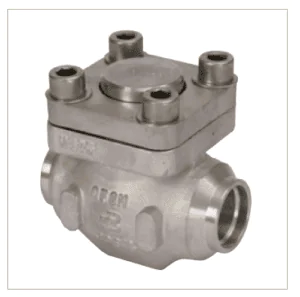

Zawór Zwrotny Wzniosowy – ze stali nierdzewnej z elementami wewnętrznymi z brązu – Bestobell Industrial



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Miękkie DN15 do DN100 (1/2” do 4”) Do 50 bar (725 psi) -253ºC do +65ºC (-423ºF do +149ºF) Gaz, Ciecz 5190-BBV

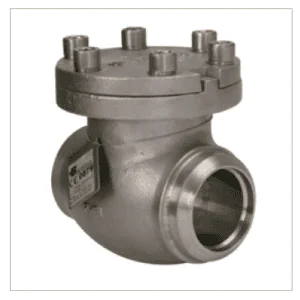

Zawór Zwrotny Wzniosowy – stal nierdzewna – Bestobell Marine



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

· Kołnierze klasy 150 i 300

Miękkie DN15 do DN100 (1/2” do 4”) Do 50 bar (725 psi) -253ºC do +65ºC (-423ºF do +149ºF) Gaz, Ciecz 5190-BBV
Zawory zwrotne klapowe – Stal Nierdzewna – Bestobell Marine



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
Różne, kontakt z nami Miękkie DN25 do DN80 (1” do 3”) Do 50 bar (725 psi) -253ºC do +80ºC (-423ºF do +176ºF) Gaz, Ciecz 5190-BBM

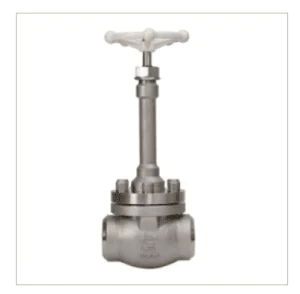

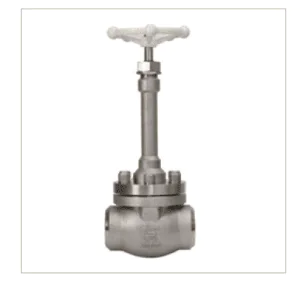

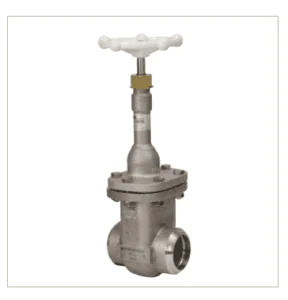

Ręczne Zawory Zasuwowe – stal nierdzewna – Bestobell Insustrial



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

· Spoina gniazdowa

Miękkie DN40 do DN100 (1 1/2” do 4”) Do 40 bar (580 psi) -253ºC do +65ºC (-423ºF do +149ºF) Gaz, Ciecz 5190-BBV

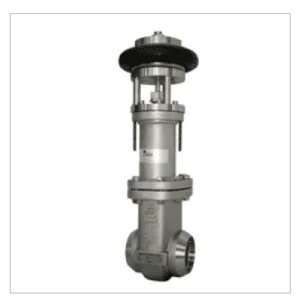

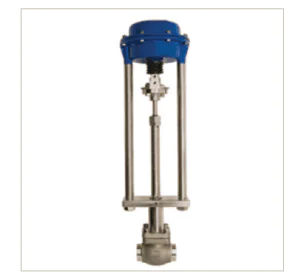

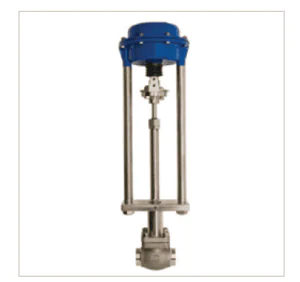

Zawory Zasuwowe Sterowane – stal nierdzewna – sterowanie pneumatyczne – Bestobell Industrial



Dostępne Połączenia Typ Osadzenia trzpienia Dostępne Rozmiary Max Ciśnienie Pracy Temperatura Stan Wodoru Katalog Nr.
· Spoina doczołowa

·Spoina gniazdowa

Miękkie DN40 do DN100 (1 1/2” do 4”) Do 40 bar (580 psi) -253ºC do +65ºC (-423ºF do +149ºF) Gaz, Ciecz 5190-BBV

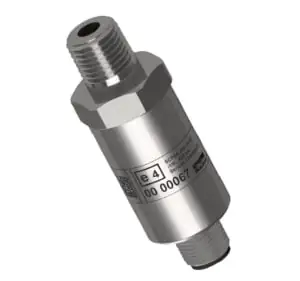

Czujnik ciśnienia wodoru – SCP 04



Został zaprojektowany tak, aby spełniał wymagania chemiczne i fizyczne w różnych zastosowaniach wodoru, takich jak produkcja, tankowanie lub transport wodoru.

Cyfrowo skalibrowana piezorezystancyjna cela pomiarowa wykrywa ciśnienie od 4 do 1000 barów we wszystkich zastosowaniach z wodorem. Specjalne połączenie jest odporne na niskie temperatury, wstrząsy i wibracje.

Monolityczna konstrukcja eliminuje potrzebę stosowania wewnętrznych uszczelnień oraz wycieki spowodowane zmęczeniem materiału. SCP04 nie ma płynu przenoszącego ciśnienie, dużych obszarów pod ciśnieniem, jest próżnioszczelny i nie zawiera elastomerów.

Solidna konstrukcja ze stali nierdzewnej 316L i niska przepuszczalność zapewniają dużą odporność na media i zapobiegają kruchości metalu przez zjonizowany wodór.

Przyłącza procesowe zostały zaprojektowane tak, aby były pozbawione uszczelek do zastosowań wodorowych.

Cechy produktu:

Odporność na wysokie ciśnienie:

  • Do 1000 barów
  • Odporny na próżnię

Solidna konstrukcja:

  • Stal nierdzewna 316L
  • Niska przepuszczalność
  • Brak ruchomych części
  • Etykiety drukowane laserowo

Szeroka gama podłączenia:

  • Dostępne różne złącza
  • Różne sygnały wyjściowe

Konstrukcja monolityczna:

  • Brak uszczelnień wewnętrznych
  • Brak mieszania materiałów
  • Minimalizacja kruchości
  • Przyłącza procesowe bez uszczelek do zastosowań wodorowych
  • EC 79/2009 w toku
